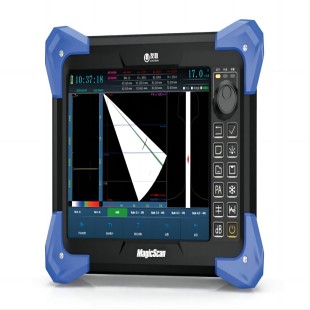

MagicScan-RS钢轨相控阵超声检测仪为南通友联数码技术开发有限公司自主研发、 具有自主知识产权的一款适用于地铁、城轨现役各类轨型的钢轨焊缝检测及钢轨母材内部伤损检测；实现探伤过程原始数据100%记录、探伤缺陷结果自动判别。集超声相控阵、TOFD和常规超声检测一体的高性能成像超声相控阵检测仪。

产品技术特点：

1.“多种技术组合”：“相控阵+常规超声”相结合、多种类型探头相组合，实现不同区域不同类型缺陷的检测；
2.“覆盖范围广”：利用相控阵大角度S扫一次波对轨腰部位和相控阵大角度S扫一次波、 二次波对轨头、轨底部位的检测，解决了传统超声检测存在检测死角的问题；
3.“3D立体仿真”：A扫波、B扫图、相控阵S扫和钢轨3D图等同步显示，360°任意方向 查看缺陷状态，辅助判伤；
4.“数据海量存储”：全过程检测原始数据存储，过程可动态回放，支持在线及离线数 据的分析与过程复查；
5.“手自一体扫查”：结合钢轨“工”字型结构，可选配专用的跨越式钢轨焊缝扫查装 置，对轨头、轨腰、轨底实施自动扫查，确保扫查稳定可靠。自动扫查和手工扫查完 美结合，方便人工复核伤损。

产品功能特点：

1、 相控阵可同时激发晶片：32 个，相控阵功能支持最大阵元数：64 阵元。
2、  高清 10.4 寸（1024×768）彩色液晶（LCD)显示屏，支持多点触控，屏幕亮度可调节。
3、 高灵敏度轻触键盘，具有背光功能，适应夜晚、隧道等黑暗环境。
4、 采用多个 16 晶片和 32 晶片探头组合，检测钢轨焊缝不同部位。
5、 具有 Union Railway 钢轨专用相控阵超声检测系统软件，实现钢轨焊缝 3D 立体成像同步自动 检测，缺陷在钢轨焊缝3D立体成像清晰显示,3D立体成像图360 度自由旋转、缩放，任意方向观察伤损状态（位置、大小）。
6、 具有 Union Analysis 数据专用分析软件，实现成像模式切换、图像闸门动态重建。检测数据和动态图像在软件中直观显示
7、 探头接口：1 个相控阵接口和 4 个 C6 探头接口。
8、 I/O 接口：USB3.0×1、USB2.0×1、VGA、LAN、2 芯电源接口、2 个 4 芯编码器接口。
9、“A 扫+多通道 B 扫云图+S 扫+钢轨 3D 立体图”同界面同步显示，各种视图均可自由缩放，检测结果一目了然，清晰明确，分析便捷。
10、“数学建 模”技术，实现钢轨立体仿真，声束路径及缺陷当量大小、位置、动态跟踪，实时直观显示。
11、 通用 UT 功能： 实现多通道常规 UT 扫查和双通道 TOFD 扫查。
12、 具有ACG和TCG曲线制作及补偿功能，TCG点数：32。
13、具有钢轨轨头、轨腰、轨底侧视图，缺陷所在的位置在侧视图清晰显示。
14、常规A扫、线扫、扇扫、B扫、C扫、TOFD、3D实时快速成像，连续数据记录采用编码器，100%原始数据采集。
15、具有GPS/BDS定位功能
16、具有 WIFI 模块，可实现数据无线传。
17、配备轨腰串列式扫查架，实现轨腰部位相控阵一发一收串列式探伤扫查。
18、具有钢轨焊缝及热影响区的相控阵线型扫查功能。

技术指标：
