设备相关技术指标：

 数据采集器

数据采集器完成电位测量任务，通过电缆连接探杖和绕线器，通过无线蓝牙与安卓终端进行通讯。打开数据采集器的上盖， 左侧上方可⻅充电电池， 下方有电源开关， 右侧是 GPS 模块。

供电系统

数据采集器采用可充电锂电池供电，电池型号为 21700，充电器的输出规格中包含 5V2A（或 者 3A）， 且输出接口为TYPE-C 接口， 则可以正常使用。充满电时间大约为 3 小时， 连续使用时间不低于 24 小时。

充电指示灯

数据采集器的左下方 USB 充电接口旁边有电源指示灯， 指示电池充电和放电状态。 充电时， 电源指示灯为红色闪烁状态， 充满电以后红色灯常亮。

电源开关 ON 时： 电源指示灯变为绿色常亮。

电源开关 OFF 时： 电源指示灯保持绿色点亮在延时 30 秒后熄灭。

工作状态指示灯

数据采集器的右下方电源开关旁边有工作状态指示灯， 指示采集器的工作状态。 蓝色灯闪烁： GPS 定位成功， 授时有效， 可以开始测量。红色灯闪烁： 正在进行数据采集和测量。

信号接口

数据采集器的有线接口包括： 探杖接口 2 个（主探杖和副探杖各 1 个）， 绕线器接口 1 个。采集器上的主探杖接口为 7 芯插座， 为推拉锁紧式； 设定主探杖为红色手柄。采集器上的副探杖接口为4 芯插座， 为推拉锁紧式； 设定设定主探杖为红色手柄。数据采集器的无线接口为蓝牙接口。开机后自动广播网络信息，网络名在采集器上有贴纸标 注。打开手簿的蓝牙连接设置，找到对应的数据采集器网络名设备，可以与数据采集器的蓝牙进行配对并建立连接， 之后就可以正常使用 C IPS 采集软件了。

探杖

探杖为主副探杖 1 对 ，两根探杖的内部结构完全一致，可互换使用， 为了测量时的区分，设 定主探杖为红色手柄， 设定主探杖为蓝色手柄。探杖底部安装参比电极， 目前使用的参比电极为螺纹接口， 螺纹为 1/4-20G 的英制螺纹， 使用其他电极时要注意螺纹的一致性 。探杖的底部另有一个塑料套筒作电极保护的用途。探杖中部有信号插座， 为 5 芯接口， 螺纹锁紧；插座下方有 4mm 插孔；探杖顶部有一个自 复位的按钮开关。参比电极信号经由探杖内导线引到信号插座和插孔中。按钮开关信号信号经由内部导线引入到信号插座中，改按钮是数据保存按钮，主副探杖的按钮功能相同，在采集器内部是并联关系，操作中使用任意一个即可。

绕线器

绕线器内⻩色⾦属圆筒，内部安装有漆包线轴和里程计数结构，上方有5芯航插座。拉出线轴下方的塑料挡片，可⻅ 2 个手拧螺钉为锁紧线轴使用；另外可⻅漆包线与导线的连接点，该连接点信号经外壳传到航插座中。里程计数结构包含 2 个张力控制压轮和一个塑料旋转轮， 漆包线最后经由圆筒的侧面引出， 并连接到测试桩上。

手簿

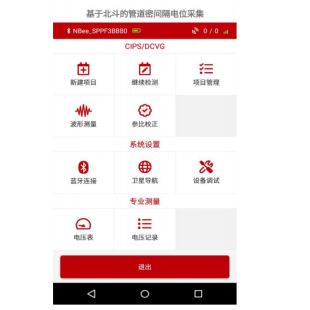

所用手簿为南方测绘的N60手簿， 安装配套的上位机 app。

背负机构：包含电木板和一体式腰肩背带， 带上上面有多个挂钩用于固定设备。

 测量准备

1. 将背带固定在操作者身上， 调整好松紧和位置。

2. 将数据采集器挂在右侧腰间， 采用单个挂钩即可。

3.将绕线器通过挂钩挂在后背上， 注意出现方向应接近水平向后的方向。

4.将电木板通过挂钩一侧固定在腰间， 一侧固定在肩带末端。

5.将手簿卡在电木板上的卡槽内。

6.连接数据采集器和探杖 、绕线器之间的电缆；

7.探杖安装参比电极。

8.绕线器漆包线连接测试桩。

9.数据采集器和手簿开机 。等待 1~2 分钟， 数据采集器蓝灯开始闪烁后， 表示 GPS 信号正常。

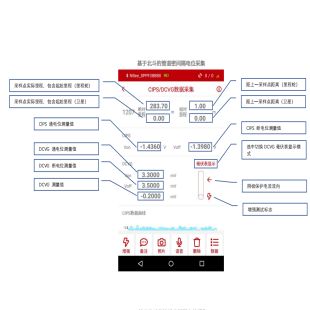

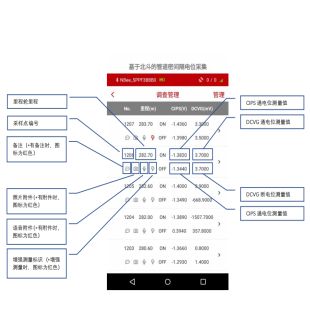

10.手簿连接数据采集器的蓝牙，在电压模式中可⻅电压数值的变化， 如果数据保持不变，表示蓝牙连接无效，需要在手簿中删除原有的配对，重新搜索并建立连接。

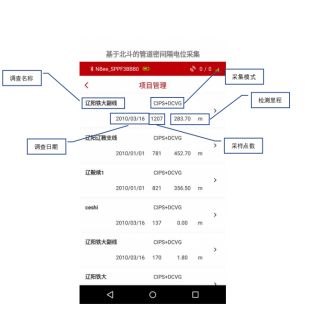

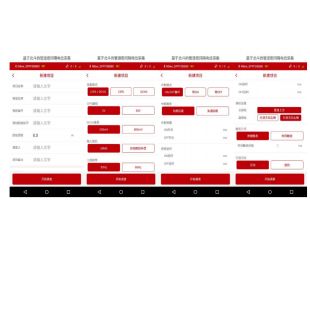

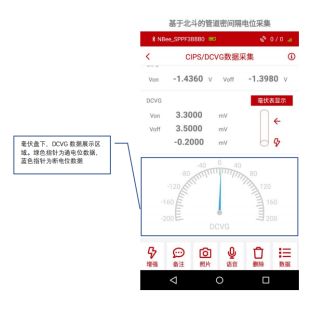

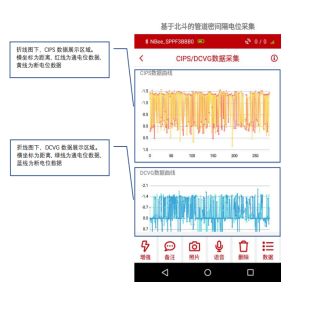

11.进入新建测量模式，输入测量项目信息，开始 C IPS 测量。

注意事项

1.如果使用的是米勒中断器， 将测量设置中中断器的通断次序设置为先通后断。

2.采样的通延时设置为与米勒设备一致，断开时间减去断延时应大于 150ms。例如断开时间为 400ms，则断延时以设置为≤250ms。
